Одной из целей установки цементной пробки может быть изоляция части перфорационных
отверстий. Необходимость выполнения подобных работ обусловлена, например,
прорывом подошвенных пластовых вод. В этом случае цемент нагнетают непосредственно
в перфорационные отверстия, расположенные в определенном интервале.

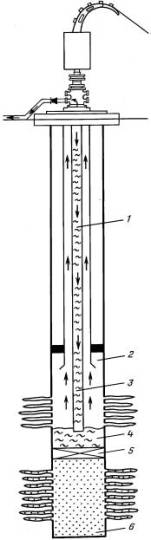

Рис. 1. Схема внутрискважинного оборудования при установке
цементной пробки:
1 – вода; 2 – жидкость, вытесняемая из скважины; цемент:
3 – закачиваемый по КГТ, 4 – доставленный в скважину; 5 – пробка;
6 – пластовая жидкость

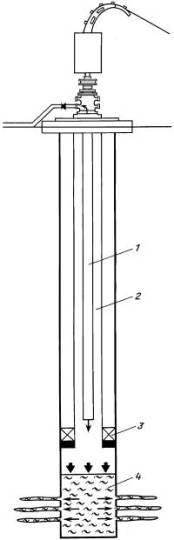

Рис. 2. Схема внутрискважинного оборудования при закачивании
цементного раствора в пласт:
1 – цемент, закачиваемый в скважину; 2 – жидкость,
находящаяся в скважине; 3 – пакер; 4 – цемент, доставленный в скважину
и продавливаемый в перфорационные отверстия и призабойную зону пласта
Наземное оборудование должно включать помимо традиционного набора цементировочный
насос и емкость для цементного раствора.
Установка цементной пробки может осуществляться непосредственно в полости
эксплуатационной колонны (рис. 1.). В этом случае предварительно в изолируемый
участок эксплуатационной колонны намывают песок, сверху устанавливают
разделительную пробку, после чего закачивают необходимый объем цементного
раствора.
Если цемент закачивают в пласт, то выполняют следующие операции (рис.2.):
на первом этапе колонну гибких труб опускают таким образом, чтобы
обрез трубы находился в зоне перфорационных отверстий, которые подлежат
изоляции. Спуск колонны выполняют при обеспечении циркуляции воды;
на втором этапе закачивают расчетный объем цементного раствора;
на третьем этапе поднимают гибкую трубу на 8 – 10 м и закрывают задвижку
на выходе из колонны НКТ;
на четвертом этапе, используя воду в качестве продавочной жидкости,
цемент закачивают в пласт.
Выдержки из книги: Вайншток С.М., Молчанов А.Г., Некрасов В.И., Чернобровкин В.И.
Подземный ремонт и бурение скважин с применением гибких труб. - М.: Издательство
Академии горных наук, 1999. - 224 с.
